一、產品結構：

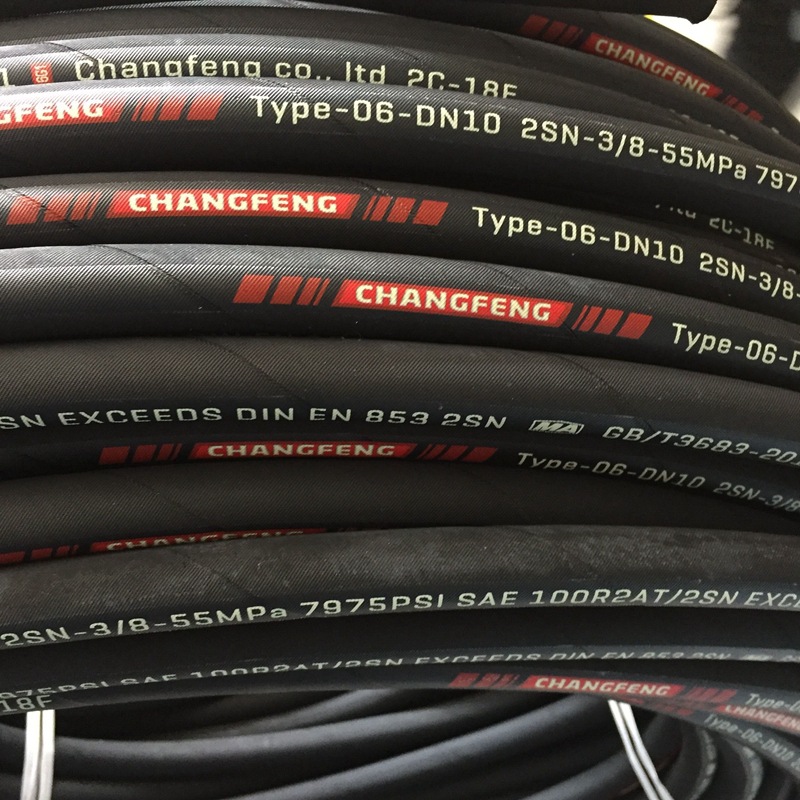

煤礦支架膠管結構是由耐液體的合成橡膠內膠層、中膠層、Ⅰ或Ⅱ或Ⅲ層鋼絲編織增強層、及耐天候性能優良的合成橡膠外膠層組成。
二、產品用途：
鋼絲增強液壓橡膠軟管主要用于礦井液壓支架、油田開采，適宜于工程建筑、起重運輸、冶金鍛壓、礦山設備、船舶、注塑機械、農業機械、各種機床以及各工業部門機械化、自動化液壓系統中輸送具有一定壓力和溫度的石油基（如礦物油、可溶性油、液壓油、燃油、潤滑油）液體、水基液體（如乳化液、油水乳濁液、水）、氣體等和液體傳動用。
注：本企業鋼絲編織膠管參照GB/T3683-1992標準設計制作，并可根據要求制作ISO/DIS1436-1985，DIN20022及SAE100RIAT，SAE100R2AT標準膠管，本標準不適合蓖麻油基和脂基液體。
三、工作溫度：油類-40℃—+100℃，空氣-30℃—+50 ℃，水乳液+80℃以下，超出請選用本廠專用產品
四、產品特點：
1.膠管選用特種合成橡膠配合制成，具有優良的耐油、耐熱、耐老化性能。
2.膠管承壓力高，脈沖性能優越。
3.管體結合緊密，使用柔軟，在壓力下變形小。
4.膠管具有優良的耐曲繞性和耐疲勞性。
5.鋼絲編織膠管長度大，Φ32以上定尺為20米，Φ25以下可連達數十米甚至百米以上。
五、技術性能指標：
軟管規格 | 內徑mm | 鋼絲層直徑mm | 外徑mm | 工作壓力Mpa | 試驗壓力Mpa | 爆破壓力Mpa | 最小彎曲半徑mm | 參考重量Kg/m | |||
MPA | Psi | Mpa | Psi | MPa | Psi | ||||||
6±0.5 | 13.5±0.6 | 18±0.8 | 60 | 8694 | 90 | 13041 | 150 | 21735 | 100 | 0.45 | |
2-8-50 | 8±0.5 | 15.5±0.6 | 20±0.8 | 50 | 7245 | 75 | 10868 | 125 | 18113 | 115 | 0.62 |
2-10-40 | 10±0.5 | 17.5±0.6 | 22±0.8 | 40 | 5796 | 60 | 8694 | 100 | 14490 | 130 | 0.71 |
2-13-30 | 13±0.5 | 21.5±0.8 | 26±1.0 | 30 | 4347 | 45 | 6521 | 90 | 13041 | 180 | 0.93 |
2-16-21 | 16±0.5 | 24.5±0.8 | 29±1.0 | 21 | 3043 | 31.5 | 4564 | 63 | 9129 | 205 | 1.00 |
2-19-34 | 19±0.5 | 27.5±0.8 | 32±1.0 | 34 | 4926 | 51 | 7390 | 85 | 12317 | 240 | 1.38 |
2-25-14 | 25±0.5 | 34±0.8 | 39±1.0 | 14 | 2029 | 21 | 3043 | 42 | 6086 | 300 | 1.54 |
2-32-11 | 32±0.5 | 41±0.8 | 40±1.2 | 11 | 1594 | 16.5 | 2391 | 33 | 4782 | 420 | 1.82 |
2-38-10 | 38±0.7 | 47±0.8 | 52±1.2 | 10 | 1449 | 15 | 2174 | 30 | 4347 | 500 | 2.44 |
2-51-8 | 51±1 | 60±0.8 | 65±1.5 | 8 | 1159 | 12 | 1789 | 24 | 3478 | 630 | 3.10 |
