100型由壬
由壬規格及參考尺寸Product specifications and basic parameters
一:精密的密封結合表面保證了可靠的壓力密封。
二:推薦使用低壓歧管和工作壓力不超過1000Psi場合。

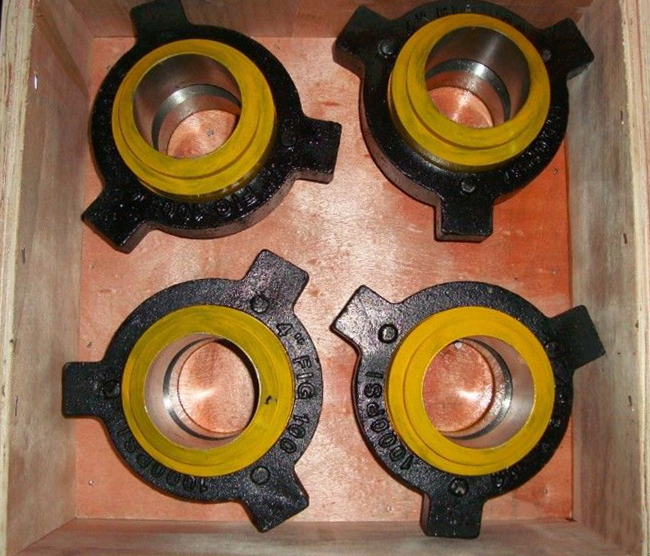

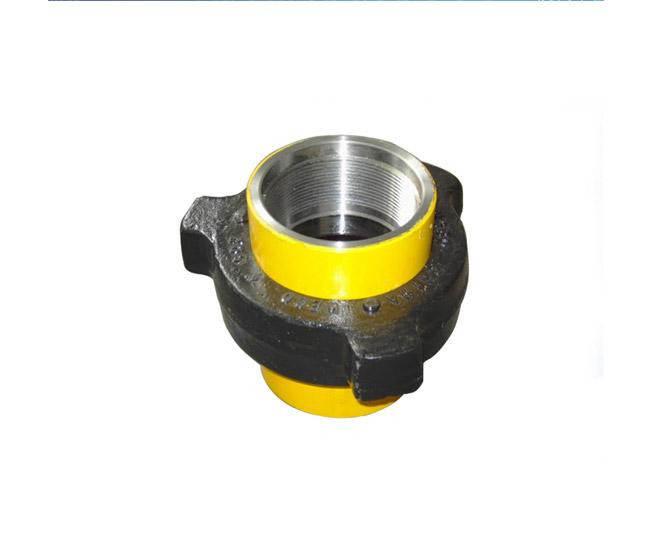

三:100型由壬1000PSI NSCWP,測試壓力1500PSI 黑色螺母,黃色零件。
四、公司先進技術,采用高強度合金鋼鍛造而成,嚴格的熱處理確保接頭有勻均一
致的金相組織和承壓能力,所使用材料完全符合美國ASTM和AIS壓力緊,由錘體組成
的經濟,低壓由壬
推薦用途:多支管和線連接壬1000PSI NSCWP,測試壓力1500PSI 黑色螺母,黃色零件。
標稱管道尺寸   | 總長   | 螺母半徑 Nut radius  | 材料Material 螺母nut 零件subs  | 重量   | |||||
in  | mm  | in  | mm  | in  | mm  | lbs  | kgs  | ||
2  | 50.8  | 35/8  | 92.1  | 215/16  | 74.6  | SF  | SF  | 5.25  | 2.4  |
21/2  | 63.8  | 41/4  | 108.0  | 35/8  | 92.1  | SF  | SF  | 8.0  | 3.6  |
3  | 76.2  | 415/16  | 125.4  | 41/16  | 103.2  | SF  | SF  | 14.0  | 6.4  |
4  | 101.6  | 515/16  | 150.8  | 425/32  | 121.4  | SF  | SF  | 23.0  | 10.4  |
6  | 152.4  | 65, /8  | 168.3  | 67/16  | 163.5  | SF  | SF  | 44.5  | 20.2  |
8  | 203.2  | 71/4  | 184.2  | 711/16  | 195.3  | SF  | SF  | 61.0  | 27.7  |
